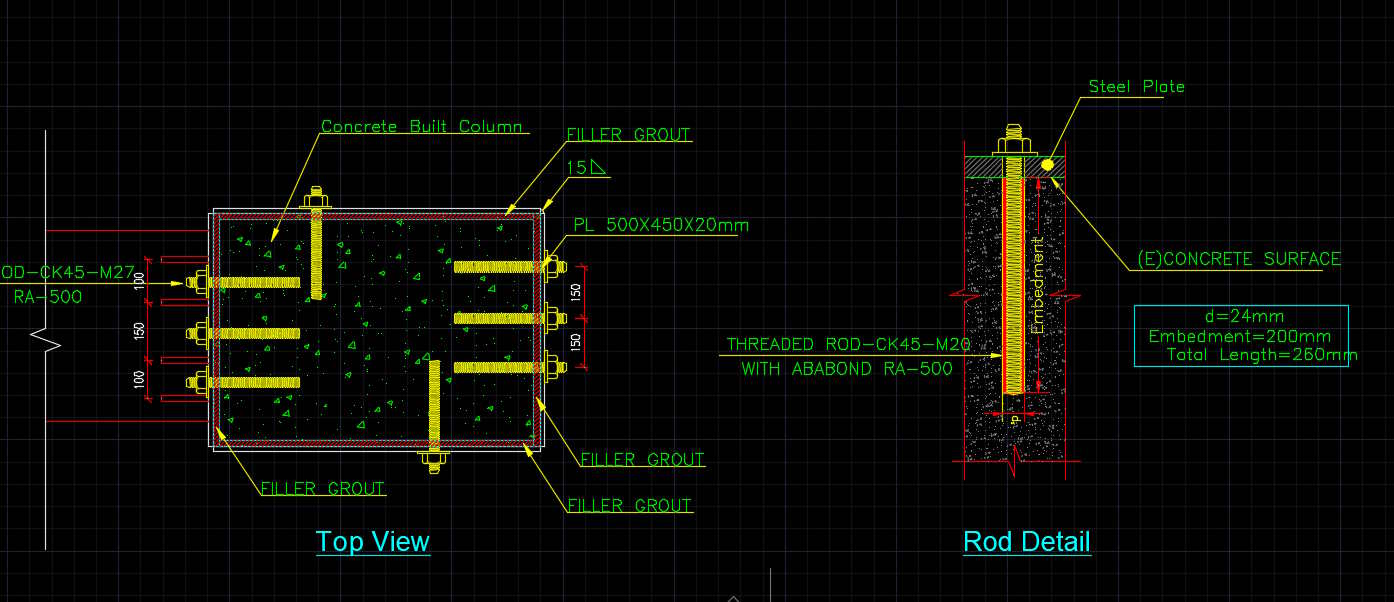

در این فایل اتوکد، یک مجموعه کامل از نقشههای اجرایی برای مقاومسازی و بهسازی سازههای بتنی با استفاده از روش ترکیبی ژاکت فولادی(Steel Jacket) همراه با کاشت میلگرد (Post-Installed Rebar) ارائه شده است. ژاکت فولادی یکی از رایجترین و مطمئنترین روشها برای افزایش ظرفیت باربری در برابر بارهای قائم و جانبی میباشد. اما اجرای صحیح ژاکت بدون اتصال مطمئن به سازه موجود امکانپذیر نیست. به همین دلیل، در این نقشه کاشت میلگردهای برشی و طولی در بتن قدیم به عنوان کلید اصلی انتقال نیرو بین ژاکت جدید و عضو موجود طراحی شده است. این روش مطابق با پیوستهای آئیننامه ACI 318 و مبحث نهم مقررات ملی ساختمان ایران (طراحی و اجرای سازههای بتنی) بوده و برای بهسازی لرزهای ساختمانهای با اهمیت متوسط و بالا بسیار مؤثر است.
فایل DWG ارائهشده شامل جزئیات کامل حفاری، تمیزکاری، تزریق چسب و نصب میلگرد در قطرهای مختلف (از 10 تا 25 میلیمتر) همراه با جداول عمق کاشت مؤثر و فواصل مجاز میلگردها از یکدیگر و از لبه بتن است.. این فایل برای مهندسان ناظر، مجریان بهسازی و دانشجویان رشته عمران یک ابزار کاربردی و صرفهجویی در زمان محسوب میشود. برای دانلود، روی دکمه زیر کلیک کنید.
